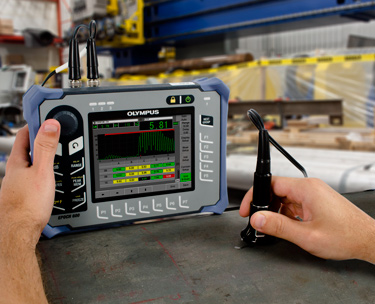

EPOCH 600超声波探伤仪

EPOCH 600是一款中级水平的手持式超声探伤仪
。EPOCH 600只重1.68公斤（3.72磅），机身横宽竖窄
，机壳坚固耐用，可以在非常恶劣的检测环境中正常工作。EN12668-1型号仪器增加了400 V PerfectSquare可调方波脉冲发生器及用于加强信噪比的数字式滤波性能
。

EPOCH 600数字式超声探伤仪将Olympus较早行业的常规探伤性能及仪器机身小巧
、操作直观的高效性融合在一起
。EPOCH 600探伤仪使用高效的菜单功能和快捷键访问参数，为检测人员提供了操作极为简便的高质量的缺陷检测平台。

宽屏、全VGA透反显示及正等待通过的数字式高动态范围接收器使得仪器屏幕在任何光线条件下都可显示稳定、清晰的A扫描图像
。EPOCH 600型仪器具有两种调节参数的硬件配置
：一种是旋转飞梭
，另一种是位于小键盘上的浏览区域。EPOCH 600的设计符合EN12668-1标准的要求

，而且具有所有标准的及可选购的缺陷探伤性能。这款仪器因其坚固耐用、符合人体工程学的设计，可以用于几乎任何检测环境，而其灵活的PerfectSquare脉冲发生器和数字式滤波性能可以完成几乎任何检测应用
。

主要特性

•


• 设计符合EN12668-1要求。

•


• PerfectSquare可调方波脉冲发生器
  。

•


• 数字式高动态范围接收器。

•


• 8个数字式滤波器，可加强信噪比。

•


• 2 kHz PRF，用于快速扫查。

•


• 旋转飞梭或浏览键区，用于调整配置
  。

•


• 阳光下可读的宽屏
  、全VGA显示。

•


• 电池工作时间长

  ，支持锂离子电池或碱性电池。

•


• 标准的动态DAC/TVG
  ，以及机载的DGS/AVG。

•


• 2 GB microSD存储卡，用于数据传输和存储。

•


• USB（OTG）端口
  ，用于与PC机通信及直接打印

  。

•


• 报警和VGA输出
  。

•


• 可选模拟输出。


简洁小巧、品质上乘

EPOCH 600型仪器既有基础探伤仪的高效能，又有Olympus强大的全数字化超声仪器的上乘质量
。这款小巧便携、操作简便的仪器配有各种动态
、可靠的检测功能。鉴于仪器这种在特点方面的优化平衡，任何水平的操作人员都可使用这款强大的超声探伤仪。

操作简单
，坚固耐用

EPOCH 600型仪器的设置宗旨是通过简单的基本仪器提供高水平的探伤性能。EPOCH 600型仪器的设计符合人体工程学的要求，且直观、实用
，无论经验丰富还是初涉行业的检测人员都适宜使用这款探伤仪
。

直观的用户界面

EPOCH 600型仪器的用户界面基于已得到行业验证的EPOCH 1000系列探伤仪。这款仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作，而其EPOCH品牌仪器标志性的快捷键可访问关键的检测功能，如
：增益、闸门调整、屏幕冻结及文件保存。EPOCH 600型仪器的用户界面提供多种文字版本，可供任何水平的操作人员使用。

小巧
、便携，用于所有检测环境

EPOCH 600型仪器可用于几乎所有检测环境
，其中包括实验室工作台上的测试操作以及极端恶劣、危险的野外工程检测
。EPOCH 600型仪器的旋转飞梭硬件配置符合IP66要求，浏览键区硬件配置符合IP67要求，此外，仪器还通过了极其严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器，都会对仪器的性能及耐用性信心十足
。该款仪器已经通过了防振动、防撞击、在爆炸性气氛及宽泛的温度范围内使用的测试。由于EPOCH 600型仪器的电池工作时间可以超过12小时
，因而成为进行远程检测的理想的解决方案。

明亮的全VGA显示

EPOCH 600型仪器具有全VGA（640 X 480像素）分辨率的显示。EPOCH 600型仪器的横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描图像的大小及清晰度。这款仪器使用了透反技术
，在光线较暗的室内使用强背光，在阳光直射的情况下使用环境光，或称假背光。在任何光线条件下，仪器的VGA屏幕都可显示极为清晰的图像。

提供舒适浏览的选项

EPOCH 600型仪器具有高质量的超声性能。EPOCH 600型仪器基于与EPOCH XT
、LTC及EPOCH 1000系列仪器相同的数字式结构
，提供了灵活
、强大的脉冲发生与接收性能，从而满足了大多数缺陷检测应用的要求。

脉冲发生器/接收器

EPOCH 600型仪器的标准配置具有强大的缺陷探测性能，如：

l  PerfectSquare可调方波脉冲发生器。

l  数字式高动态范围接收器。

l  8个100%数字式滤波器设置。

l  可以自动或手动方式在10 Hz～2000 Hz范围内调节PRF

。

l  脉冲发生器电压范围为100 V～400 V。

l  波幅分辨率为±0.25%。

l  5个自定义的数字式测量。

便利的浏览方式

为了满足不同用户的需要与偏好
，EPOCH 600型仪器备有两种硬件配置：一种是用于调节的旋转飞梭，另一种是键盘上的浏览键区
。旋转飞梭与浏览键区的箭头键用于参数调节与参数值切换
。

旋转飞梭

EPOCH 600型仪器的旋转飞梭与确定键和返回键一起使用，可以对参数值进行粗略和细微调节。在检测过程中
，操作人员可以锁住旋转飞梭
，以避免参数值被意外修改。这种硬件配置可以快速切换参数值
，满足了那些偏好使用飞梭调整参数的用户的要求。旋转飞梭配置的设计符合IP66要求。

浏览键区

EPOCH 600型仪器的浏览键区是EPOCH探伤仪的标志性特色。浏览键区的向上、向下箭头键用于参数的粗略调节，向左和向右箭头键用于参数的细微调节
。浏览键区还包含其他几个功能及常用参数，如：增益、保存、确定键及返回键。浏览键区硬件配置的设计符合IP67的要求。

便携

、坚固、符合人体工程学要求

外观特性

EPOCH 600型仪器是一款重量轻、易携带的探伤仪
，其坚固
、灵活的特点使其可用于几乎所有检测环境中。该款仪器的一些外观特性如下：

l  宽屏
、全VGA分辨率、透反显示，无论在室内光线还是直射的阳光下都可显示明亮清晰的图像。

l  仪器的4个角装有外膜为橡胶的保护套，起到防撞击

、抗磨损的作用。

l  4个拴系胸挂带的位置
。

l  无需使用工具即可打开的电池舱和侧边的I/O盖。

l  用于稳固放置仪器的支架，带有直角弯钩，可在0度到180度之间变换直立的角度。

l  仪器侧面用于封住USB OTG接口及移动存储卡接口的带密封垫的盖。

l  标准内置充电锂离子电池。

l  标准AA碱性电池盒，提高了仪器的便携性

。

l  重量轻，设计符合人体工程学，增加了仪器的便携性和使用的方便性。

标准配置

l  EPOCH 600数字式超声探伤仪
，AC电源操作或电池操作。

l  充电器/AC适配器（100 VAC、115 VAC
、230 VAC
，50 Hz或60 Hz）

l  充电锂离子电池

l  碱性电池盒

l  储运箱

l  基本操作用户手册

l  简易入门说明书

l  信息**的操作手册（CD）

l  一年有限担保

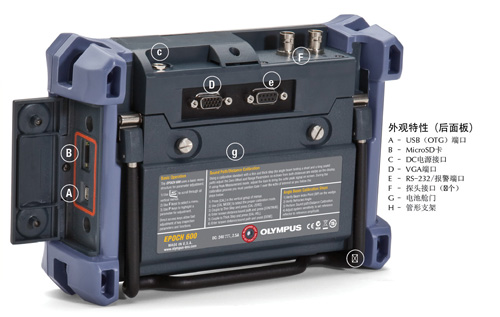

外观特性（后面板）

腐蚀模块概述

 EPOCH 600仪器包含一个名为腐蚀模块的特殊应用功能。这个功能专为那些需要将缺陷探测和腐蚀测量两项解决方案作为仪器标准配置的操作人员而设计。这个可选购软件简化了仪器在完成腐蚀应用过程中的操作：减少了设置时间

，可以更有效地进行数据采集
。这款腐蚀模块在使EPOCH 600仪器保持了其标准探伤仪特色的同时，为仪器补充了很多业内较为先进的腐蚀检测性能
。这些腐蚀检测性能都是经由**腐蚀测厚仪（如：Olympus 38DL PLUS）改良的性能。这种探伤与腐蚀测厚性能的组合不只极大地降低了对操作人员培训的要求
，而且增强了广受欢迎的EPOCH 600仪器的通用性能

。

开发腐蚀模块功能的目的是为进行基本腐蚀检测的操作人员提供一种快速、简便的解决方案。这个功能与多种业内较为先进的Olympus双晶探头相兼容
，其中包含D790探头。选择好适当的探头后，腐蚀模块会对脉冲发生器/接收器的设置进行智能性调整，以保证得到超声检测的较佳效果
。可以自动对测量阈限和增益进行调整
，从而可使操作人员在极少动手调整设置的情况下立即得到厚度测量读数。操作人员使用了这个功能后，就不再需要像以往一样，为保持测量的稳定性及避免几何形状发出的干扰性回波，而对闸门的起始、宽度和水平进行不断地调整了
。EPOCH 600腐蚀模块功能还可以（简便地）进行回波到回波测量。

特性

 腐蚀模块功能包含很多与**腐蚀测厚仪相同的特性

。这些可以保证高效、精确地完成检测的特性如下：

l  基于探头选择对脉冲发生器/接收器进行自动设置

l  用于探头磨损补偿的自动零位功能（Do-Zero）

l  V声程校正

l  测厚仪的测量算法

l  单一回波测量或回波到回波测量

l  用于正确测量的噪声空白和横波回波

腐蚀模块还具有各种腐蚀类数据记录器文件类型
，其中包括2D栅格文件和序列文件。以彩色编码的栅格视图还可以对检测区域的材料厚度的减薄趋势进行实时视觉分析
。这个栅格视图的彩色编码可为多3个用户定义的厚度范围显示
。

腐蚀模块还包含一个时控B扫描视图。这个B扫描的采集基于单个回波或来自回波到回波测量
。B扫描可以为多3个用户定义的厚度范围显示彩色编码
。B扫描用于快速采集潜在缺陷区域的数据并制作综合性报告。

技术规格
