一．背景



石化厂的管道是仪器运行的主要受热
，受压部分
。它的内部为流动的液体
，由于压力高，管壁表面会因为内外压强的变化
，容易产生裂纹。因为裂纹有延展性，慢慢放大，导致管子爆裂，设备停止运行

，后果严重。

二．工件



这次找了三个碳钢管子，表面不同要求刻槽
。

表面刻槽

，深度不同

。

长度不同刻槽。

刻槽方向不同。

刻槽宽度不同
。

三．检测设备及检测示意图

主机: MX ECA





探头

：FBB051-KIT-PIPE



检测示意图：



深度不同缺陷

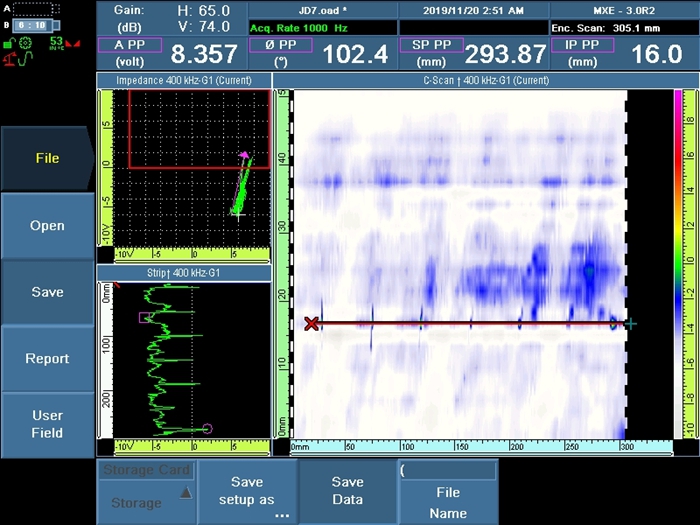

有上图所示，缺陷深度不同，涡流阵列C扫描颜色不同
，它的波高幅值不同
。



长度不同刻槽
。



由上图所示，可以看出C扫描显示刻槽长度不一样。



角度不同刻槽



可以看出C扫描显示角度方向还是有变化，但是当变成完全的横向缺陷是，长度变短
。



缺陷宽度不同



从图中可以看出
，当刻槽宽度越来大的时候，C扫描的颜色也变得越来越淡，根据调色板分析，最窄的是黄色，最宽的已经变成蓝色
。幅值高度也慢慢降低。



四．总结

使用奥林巴斯的涡流阵列ECA设备检测表面缺陷时，检出率为百分之95以上
。但是它对于缺陷的深宽比有一定的要求。对于涡流检测技术来讲，检测横向缺陷时
，长度显示不理想。所以在现场实际检测是
，要具体情况，具体分析。
